ELEKTRIČNI CILINDER Z LINEARNIM MOTORJEM - EGASI LSM 032

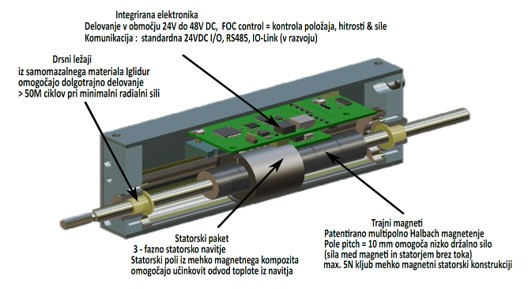

Zasnova: Električni linearni sinhroni motor z neposrednim pogonom

Vgrajena elektronika: minimalno 12 V, maksimalno 60 V

Integriran senzor položaja: natančnost ponavljanja 1) +/- 3 mikrona

Izbirno: zunanji senzor položaja, vhod merilne celice za natančen nadzor sile

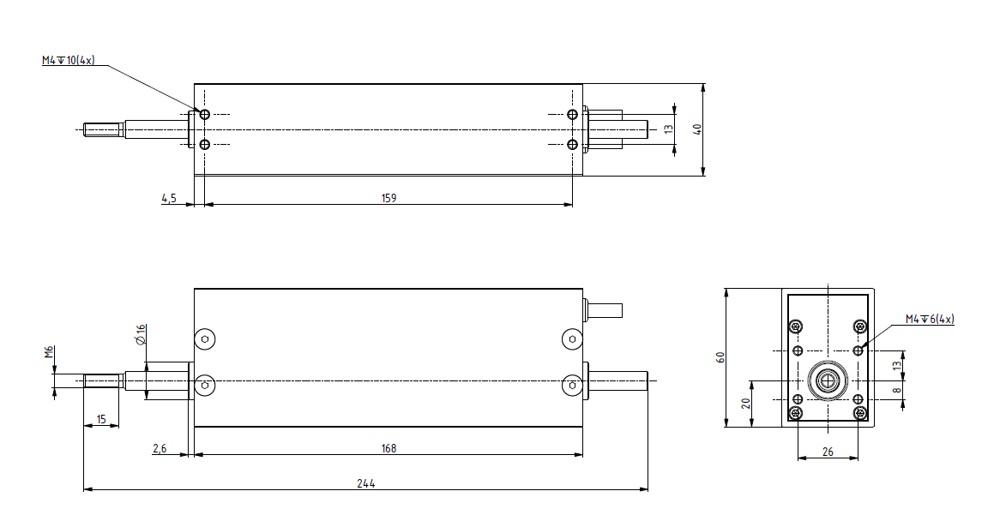

Mere in priključki ustrezajo standardnim pnevmatskim cilindrom tipa DSBC 32.
Gred motorja ni občutljiva na kovinski prah.
Dodatna vodila niso potrebna.



Tehnični podatki
Tip električnega cilindra LSM 032_1 LSM 032_2 LSM 032_3
Maksimalna sila (N)(1) 25 55 80
Nazivna sila (N)(2) 12 25 37
Maksimalni hod (mm) 70 55 30
Ponovljivost pozicije (μm)(3) +/- 3 +/- 3 +/- 3
Napajanje (V) max. 60
Kontrola napetost (V) 24
Konstanta motorja (N/sqrt (W)) 1,8 3,8 5,2
Komunikacija Digital I/O (do 64 pozicij)


Nastavitev parametrov
Kontrola sile (opcija) 1) Tokovna omejitev sile
2) Zunanja celica za merjenje sile (integriran ojačevalnik)
Meritev pozicije Interni senzor    QEI vhod (A,/A,B,/B,Idx)    SIN/COS vhod
Analogni vhodi 2

Absolutna natančnost je odvisna od delovnih razmer (temperature motorja in okolice), običajno < 200 μm
(1) Kratkotrajna sila pri pospeševanju (DC 5%)
(2) Pri temperaturi okolice 22°C
(3) Pri konstantni delovni temperaturi motorja
